СТАНЦІЯ КОМПРЕСОРНА ПКС-10,5АМ; ПКС-7АМ

Опис



body { font-family: Arial, sans-serif; margin: 20px; }
h1, h2 { text-align: center; }
table { width: 100%; border-collapse: collapse; margin: 20px 0; }
th, td { border: 1px solid #000; padding: 6px; font-size: 14px; }
th { background: #eee; }
.center { text-align: center; }

1 ПРИЗНАЧЕННЯ

Станції компресорні пересувні ПКС-10,5АМ, ПКС-7АМ (далі по тексту станція)
призначені для вироблення стисненого повітря тиском до 0,7 МПа (7 кгс/см²)
і забезпечення ним пневматичних інструментів у польових умовах.

2 Технічні характеристики

Найменування параметра	Одиниця виміру	ПКС-10,5АМ	ПКС-7АМ
Продуктивність (за всмоктуванням)	м³/хв	10,5	7
Робочий тиск	МПа (кгс/см²)	0,7 (7)
Кількість циліндрів	шт	3	2
Діаметр циліндрів	мм	140
Хід поршня	мм	98
Частота обертання колінчастого вала	об/хв	1475	1470
Потужність електродвигуна	кВт	55	37
Напруга	В	380	380
Частота струму	Гц	50	50
Місткість повітрозбірника	м³	0,045
Габаритні розміри (Д×Ш×В)	мм	2160×1070×1760	1870×970×1550
Маса станції	кг	1500	1100
Заправна ємність системи змащення	л	9,5	5,5
Витрата масла	г/год	68,0	45,0

Основні показники

Найменування параметра	Одиниця виміру	ПКС-10,5АМ	ПКС-7АМ
Середній ресурс до капітального ремонту	год	6000	6000
Середній ресурс до списання	год	6000	6000

Шумові характеристики

Частота, Гц	63	125	250	500	1000	2000	4000	8000	Рівень, дБА
Рівень шуму	87	82	78	73	71	69	66	63	90

Для забезпечення надійної роботи компресора необхідно застосовувати спеціальні масла.

Рис. 1 – Станція компресорна пересувна ПКС-7АМ

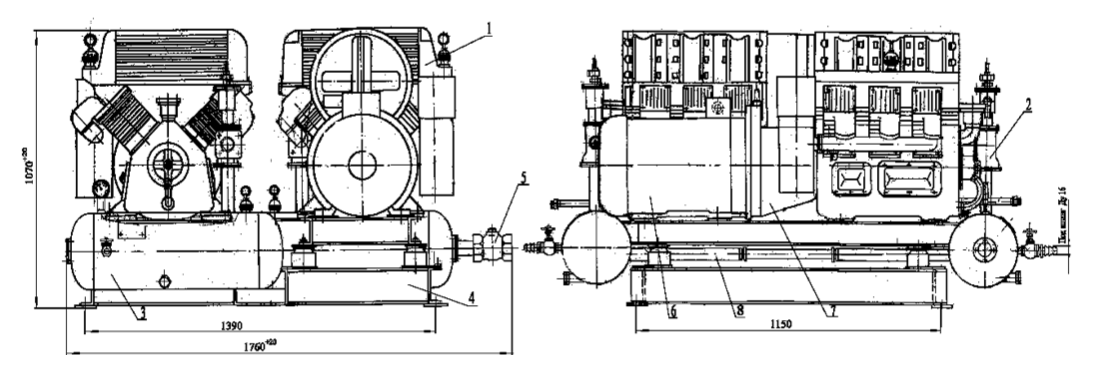

Рис. 2 – Станція компресорна переносна ПКС-10,5АМ

1 – компресор ПК-5,25А;
2 – прилади автоматики та трубопроводи;
3 – повітрозбірник об’ємом 45 літрів;
4 – рама з віброізоляторами;
5 – кран Ду50;
6 – електродвигун;
7 – з’єднувальний корпус із втулково-пальцевою муфтою;
8 – з’єднувальний гнучкий металорукав.
