Опис



1. ПРИЗНАЧЕННЯ

Установки компресорні електроприводні ЕПКУ-1/10; ЕПКУ-1,7/10 (надалі — установки) призначені для виробництва стисненого повітря
тиском до 10 кгс/см² і забезпечення ним різних механізмів та інструментів.

Технічні характеристики

Найменування параметра	ЕПКУ-1/10	ЕПКУ-1/7/10-01	ЕПКУ-1/10-02	ЕПКУ-1,7/10	ЕПКУ-1,7/10-01	ЕПКУ-1,7/10-02
Продуктивність, м³/хв	1,1			1,7
Робочий тиск, МПа	1,0 (10)
Регулювання продуктивності	автоматичне, методом «Пуск-Стоп»
Компресор	ПК-1,75А поршневий, двоступеневий
Частота обертання, об/хв	970			1460
Потужність, кВт	11			16
Охолодження	повітряне

Мастило та параметри

Параметр	Значення
Система змащення	комбінована: циркуляційна під тиском і розбризкування
Масло	М10В2; М10Г2 ГОСТ 8581-78; К-12Б
Кількість масла, л	3,5
Тиск масла, МПа	0,17…0,3
Інтервал заміни масла, год	300
Витрата масла	22,5
Об’єм ресивера, л	330	500	800	330	500	800
Режим роботи	100%
Привід	від електродвигуна через муфту
Тип двигуна	АІР 160М6			АІР 160М4
Потужність двигуна, кВт	15			18,5
Напруга, В	380

Габарити

Параметр	ЕПКУ-1			ЕПКУ-1,7
Довжина, мм	1750	1885	2865	1750	1885	2865
Ширина, мм	750	830	830	750	830	830
Висота, мм	1390	1505	1505	1390	1505	1505
Маса, кг	460	495	570	460	495	570

2.2 Шумові характеристики

Частота, Гц	63	125	250	500	1000	2000	4000	8000
Рівень шуму, дБ	95	87	82	78	75	73	71	69
Загальний рівень, дБА	80

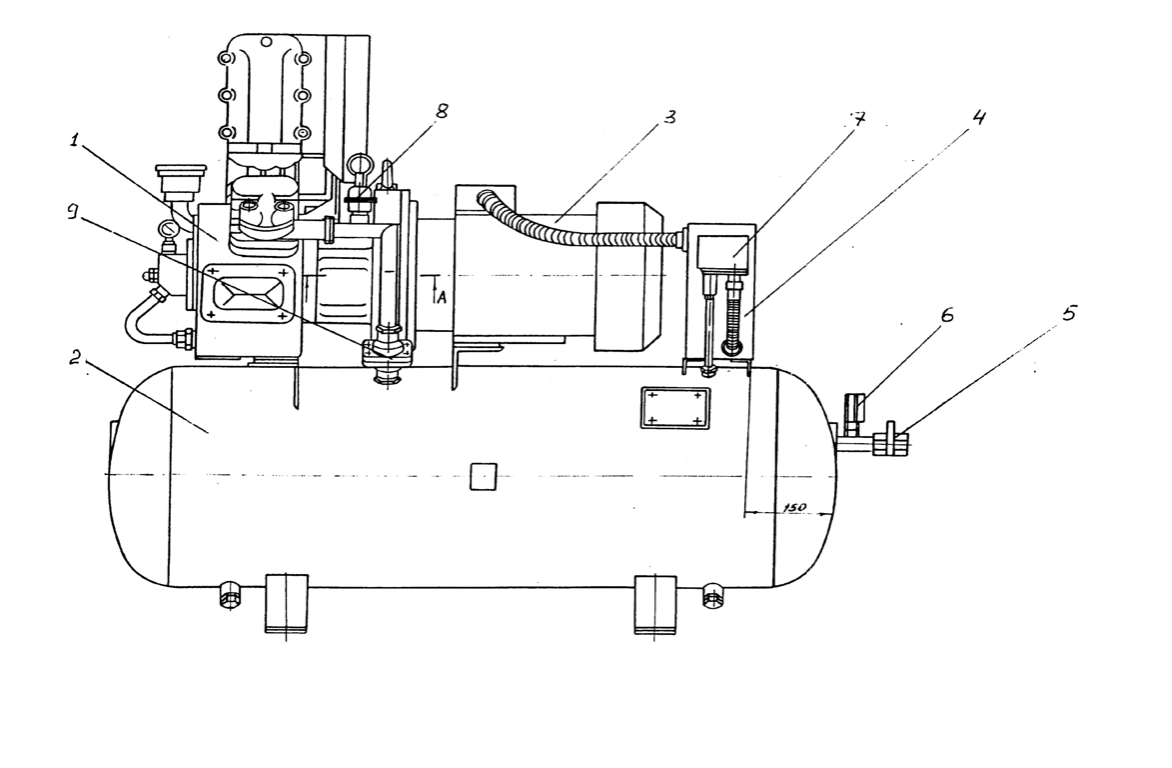

Рис. 1. Компресорна установка електроприводна
ЕПКУ-1/10 (ЕПКУ-1,7/10). Вигляд збоку

1 — компресор ПК-1,75А;
2 — повітрозбірник;
3 — електродвигун;
4 — шафа керування;
5 — кран;
6 — манометр;
7 — електропневмореле;
8 — запобіжний клапан;
9 — зворотний клапан.
