Компресори ПК-1,75А; ПК-3,5А; ПК-5,25А

Опис



body {font-family: Arial; padding:20px;}
h2, h3 {text-align:center;}
table {width:100%; border-collapse:collapse; margin:20px 0;}
th, td {border:1px solid #000; padding:6px; text-align:center;}
th {background:#f2f2f2;}



1. ПРИЗНАЧЕННЯ

Компресори ПК-1,75А; ПК-3,5А; ПК-5,25А призначені для отримання стисненого повітря,
необхідного для живлення пневматичних приладів.

Конструкція компресорів забезпечує їх працездатність при експлуатації:

• температура повітря від –35 до +40 °C
• атмосферний тиск не нижче 650 мм рт. ст.
• виконання компресорів — вибухобезпечне

—

Таблиця 1. Технічні характеристики

Параметр	ПК-1,75А	ПК-3,5А	ПК-5,25А
Тиск нагнітання	7 кгс/см²
Частота обертання, об/хв	1465	1470	1475
Продуктивність, м³/хв	1,75	3,5	5,25
Потужність, кВт	11,63	22,75	33,0
Режим роботи	100% / 50%
Кількість циліндрів	1	2	3
Діаметр циліндра, мм	140 / 80
Хід поршня, мм	98
Охолодження	повітряне

—

Мастило та параметри

Параметр	Значення
Система змащення	комбінована (під тиском + розбризкування)
Кількість масла, л	3,5 / 5,5 / 9,5
Тиск масла, кгс/см²	1,7–4,3
Ресурс роботи масла	до 300 год
Напрямок обертання	за годинниковою стрілкою
Маса, кг	140 / 215 / 320

—

Таблиця 2. Шумові характеристики

Частота, Гц	63	125	250	500	1000	2000	4000	8000
Рівень шуму, дБ	95	87	82	78	75	73	71	69
Загальний рівень	80 дБА

—

Рекомендовані мастила

• М10Г2 ГОСТ 8581-78
• М12Г ГОСТ 10541-78
• К-19 ГОСТ 9243-75

Зимові мастила

• К12 ГОСТ 1861-73
• К12В

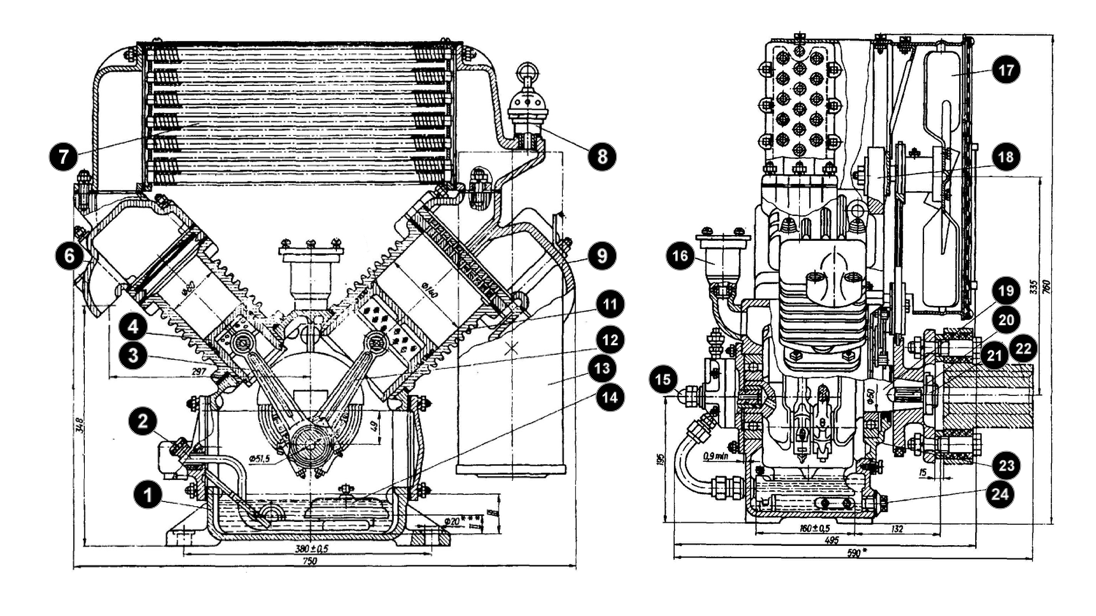

Рис. 1 Компресор ПК-1,75А
1 – корпус; 2 – масловказівник; 3 – шатунно-поршнева група ЦВД; 4 – циліндр високого тиску;
6 – корпус коробки клапанів ЦВД; 7 – теплообмінник; 8 – запобіжний клапан; 9 – корпус коробки клапанів ЦНД;
11 – циліндр низького тиску; 12 – шатунно-поршнева група ЦНД; 13 – повітряний фільтр з резонатором;
14 – масляний фільтр; 15 – масляний насос; 16 – сапун; 17 – вентилятор; 18 – кронштейн вентилятора;
19 – колінчастий вал; 20 – шпонка; 21 – гайка колінчастого вала; 22 – втулково-пальцева муфта;
23 – передня кришка; 24 – зливна пробка.

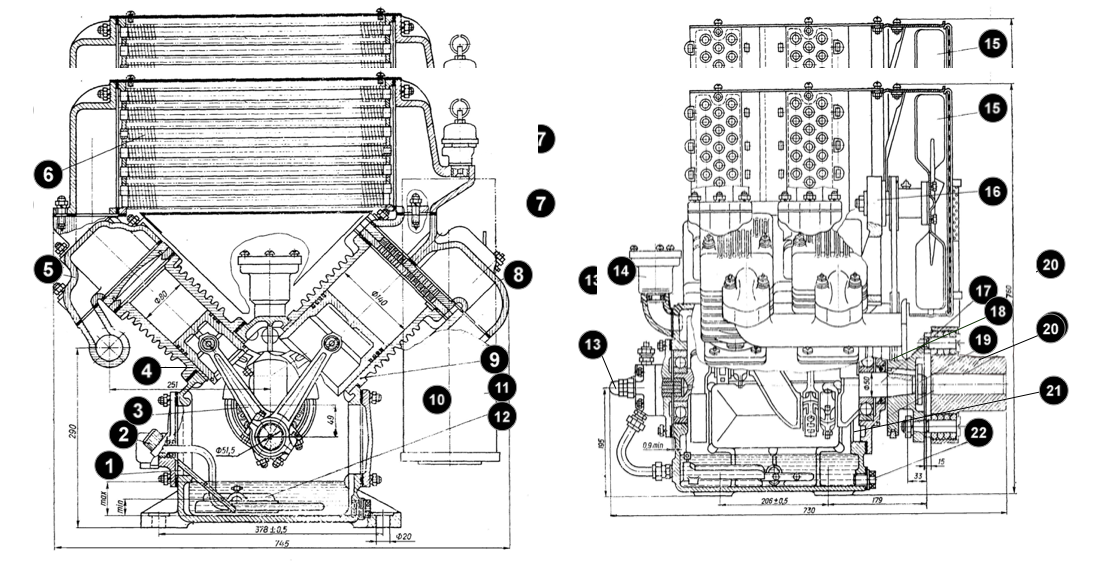

Рис. 2 Компресор ПК –3,5А
1 – корпус; 2 – масловказівник; 3 – шатунно-поршнева група ЦВД; 4 – циліндр високого тиску;
5 – корпус коробки клапанів ЦВД; 6 – теплообмінник; 7 – запобіжний клапан; 8 – корпус коробки клапанів ЦНД;
9 – циліндр низького тиску; 10 – шатунно-поршнева група ЦНД; 11 – повітряний фільтр з резонатором;
12 – масляний фільтр; 13 – масляний насос; 14 – сапун; 15 – вентилятор; 16 – кронштейн вентилятора;
17 – колінчастий вал; 18 – шпонка; 19 – гайка колінчастого вала; 20 – втулково-пальцева муфта;
21 – передня кришка; 22 – зливна пробка.

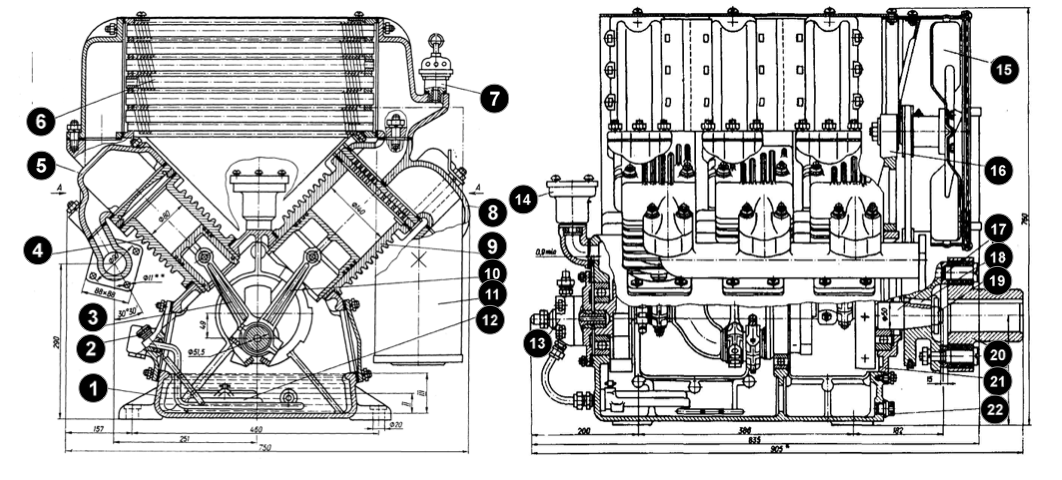

Рис. 3 Компресор ПК 5,25А
1 – корпус; 2 – масловказівник; 3 – шатунно-поршнева група ЦВД; 4 – циліндр високого тиску;
5 – корпус коробки клапанів ЦВД; 6 – теплообмінник; 7 – запобіжний клапан; 8 – корпус коробки клапанів ЦНД;
9 – циліндр низького тиску; 10 – шатунно-поршнева група ЦНД;
11 – повітряний фільтр з резонатором; 12 – масляний фільтр; 13 – масляний насос; 14 – сапун;
15 – вентилятор; 16 – кронштейн вентилятора; 17 – колінчастий вал; 18 – шпонка; 19 – гайка колінчастого вала;
20 – втулково-пальцева муфта; 21 – передня кришка; 22 – зливна пробка.
