Електрокомпресори ЕКВО-0,8/9; ЕКВО-0,8/9-01

Опис

1. ПРИЗНАЧЕННЯ

Електрокомпресор ЕКВО-0,8/9; ЕКВО-0,8/9-01 призначений для отримання стисненого повітря тиском до 9 кгс/см² та забезпечення ним гальмівної пневматичної системи й інших приладів рухомого складу залізничного транспорту, у тому числі електропоїздів і дизель-поїздів виробництва ПО «Луганськтепловоз».

Можливе використання електрокомпресора як джерела стисненого повітря для пневмосистем інших машин і агрегатів за умови обов’язкового дотримання вимог цього паспорта.

Компресор ЕКВО-0,8/9 відрізняється від компресора ЕКВО-0,8/9-01 наявністю ТЕНів для підігріву масла.

Конструкція компресора забезпечує його працездатність при експлуатації в таких умовах навколишнього середовища:

• температура навколишнього повітря від –40 до +40 °C

• атмосферний тиск не нижче 650 мм рт. ст.

---

2. ТЕХНІЧНА ХАРАКТЕРИСТИКА

Параметри та характеристики компресорів



body {font-family: Arial; padding:20px;}
h2 {text-align:center;}
table {width:100%; border-collapse:collapse; margin:20px 0;}
th, td {border:1px solid #000; padding:6px; text-align:center;}
th {background:#f2f2f2;}



Таблиця 1. Технічні характеристики

Найменування параметра	Одиниця виміру	Значення
Продуктивність	м³/хв	0,8±1
Температура повітря	°C	20
Стисливе газове середовище	–	повітря
Робочий тиск	МПа	1,0
Максимальний тиск	МПа	9
Модель компресора	–	ЭКВО-0,8/9
Тип електродвигуна	–	асинхронний
Потужність двигуна	кВт	11
Режим роботи	–	повторно-короткочасний
Кількість циліндрів	шт	2
Частота обертання	об/хв	1450
Охолодження	–	повітряне
Тип мастила	–	мінеральне

—

Додаткові характеристики

Параметр	Значення
Витрата масла	166
Тиск масла	0,05
Інтервал заміни масла	Не більше 400 год
Напрямок обертання	правий
Модель двигуна	АІР132М4
Напруга	380/220 В
Маса	220 кг

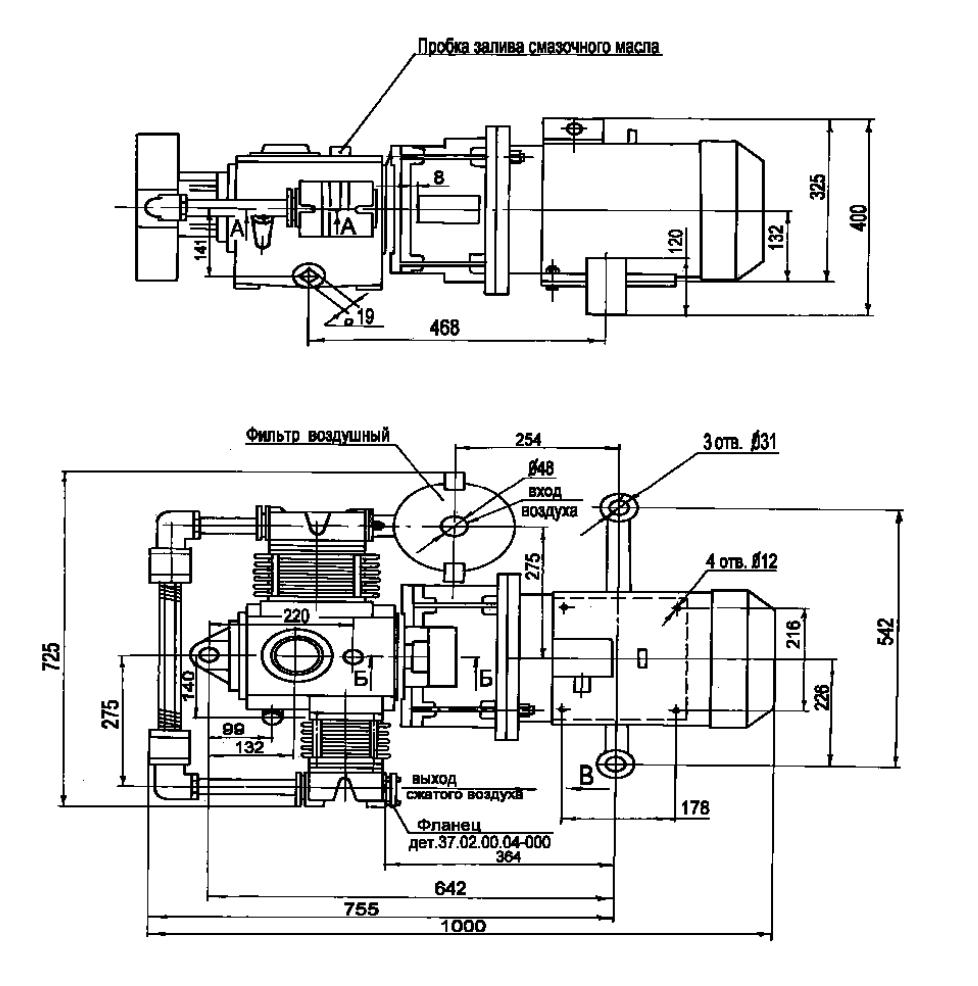

Габарити (Д×Ш×В)	1000×725×400 мм

—

Таблиця 2. Шумові характеристики

Частота, Гц	63	125	250	500	1000	2000	4000	8000
Рівень звуку, дБ	71	77	83	75	76	72	66	61

—

Рекомендовані марки масла

• І-12Б ГОСТ 20799-75
• К-19 ГОСТ 9243-75
• М10Г2К

—

Склад виробу

• Корпус
• Циліндри
• Поршні
• Клапани
• Мастильна система
• Фільтр

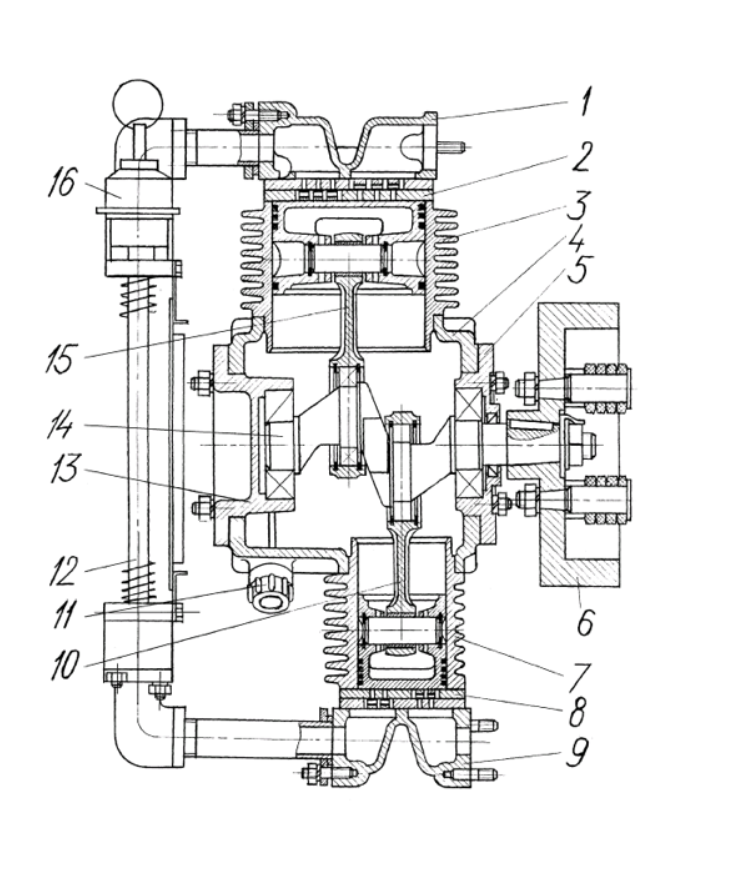

Компресор ВО-0,8/9: 1 – контргайка; 2 – болт упорний; 3 – кришка нагнітального клапана; 4 – упор нагнітального клапана; 5 – корпус; 6 – клапан нагнітальний; 7 – прокладка; 8 – клапан всмоктувальний; 9 – упор всмоктувального клапана; 10 – пружина зворотна; 11 – стакан; 12 – кришка всмоктувального клапана; 13 – діафрагма; 14 – грибок; 15 – кришка діафрагми; 16 – контргайка; 17 – болт.
